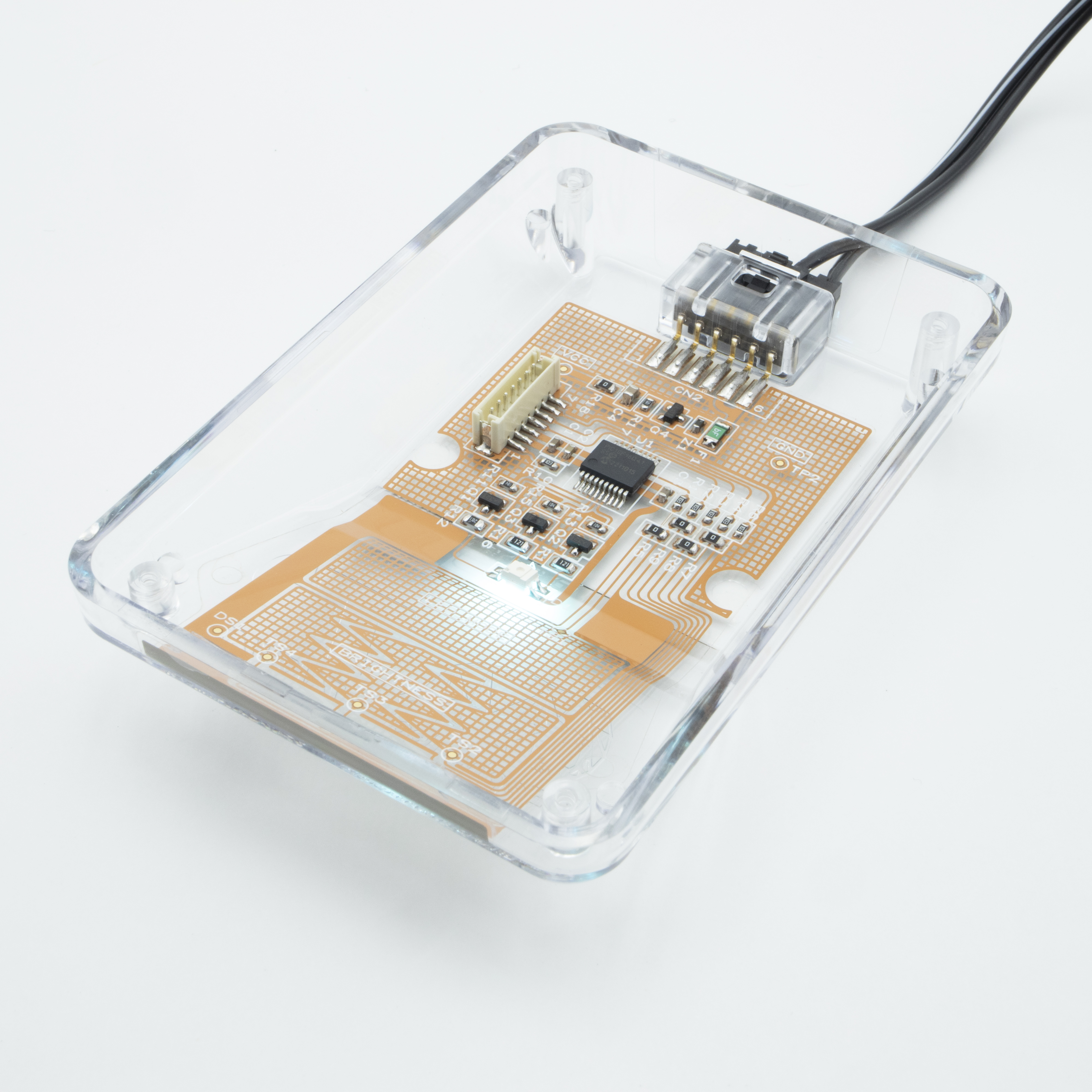

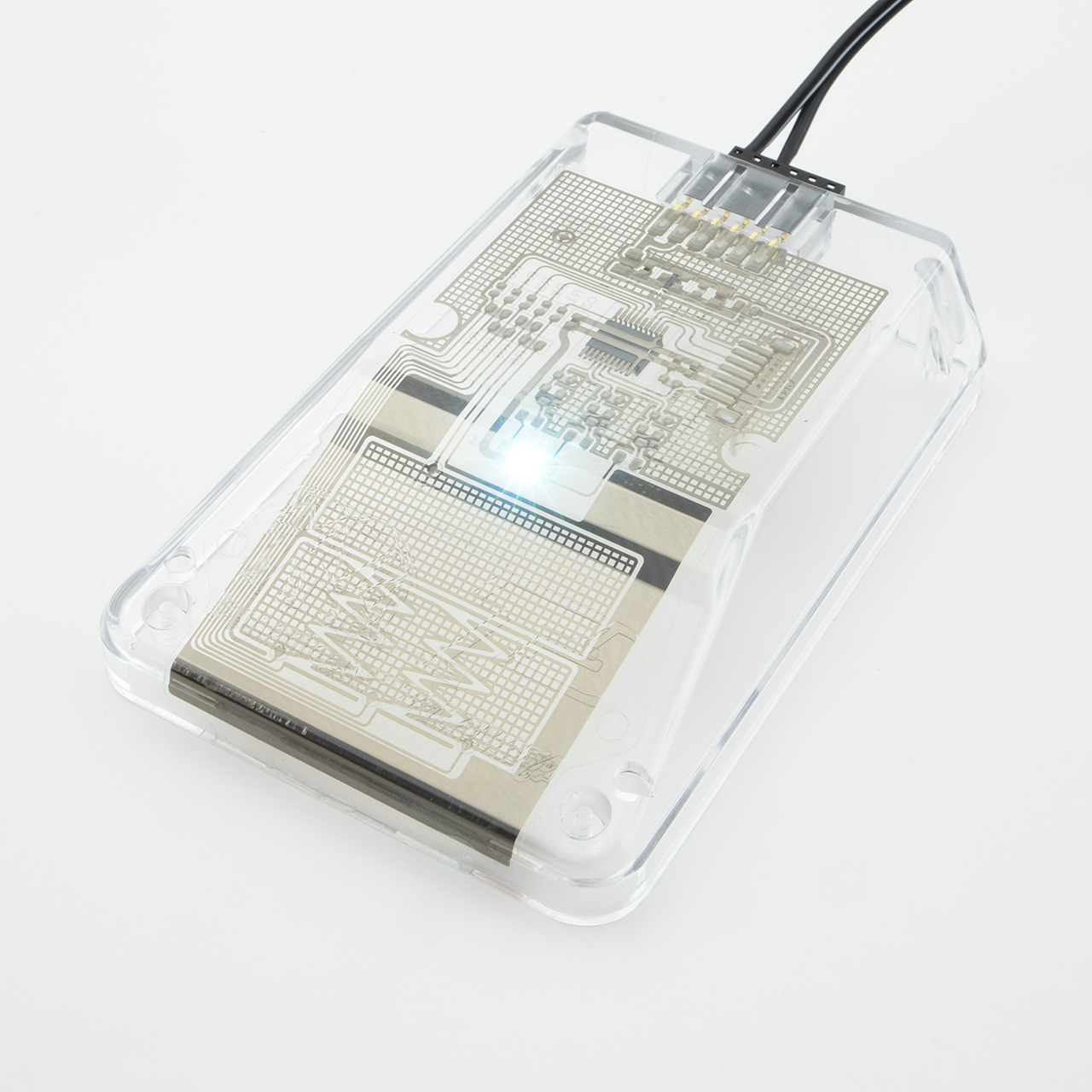

IMPC® (In-Mold Printed Circuit）
樹脂製品と電子回路を一体化させ、
樹脂製品に電気的機能性をもたせる技術
概要
- フレキシブル基板をインサート成形
- 特殊なプロセスおよび特殊な射出成形機を使わずに実現
- 一般的な成形樹脂材料が使用可能
＊PC, PC/ABS, ABS, PMMAなど

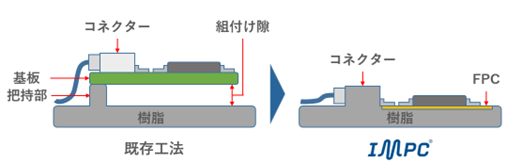

特徴
軽量化・薄型化 :
|
部品点数削減により軽量化、省スペースを実現
|
製品精度向上 :
|
一体成形により、位置精度が向上
|
取付作業削減 :
|
一体成形により取付作業を削減、製造ラインを簡素化
|
自動組立対応可能:
|
コネクタ位置精度が高い為、自動組付対応可能
|
デザイン性向上 :
|
透明樹脂、透明フィルムを使用し透明な製品にも対応可能
|
提案事例

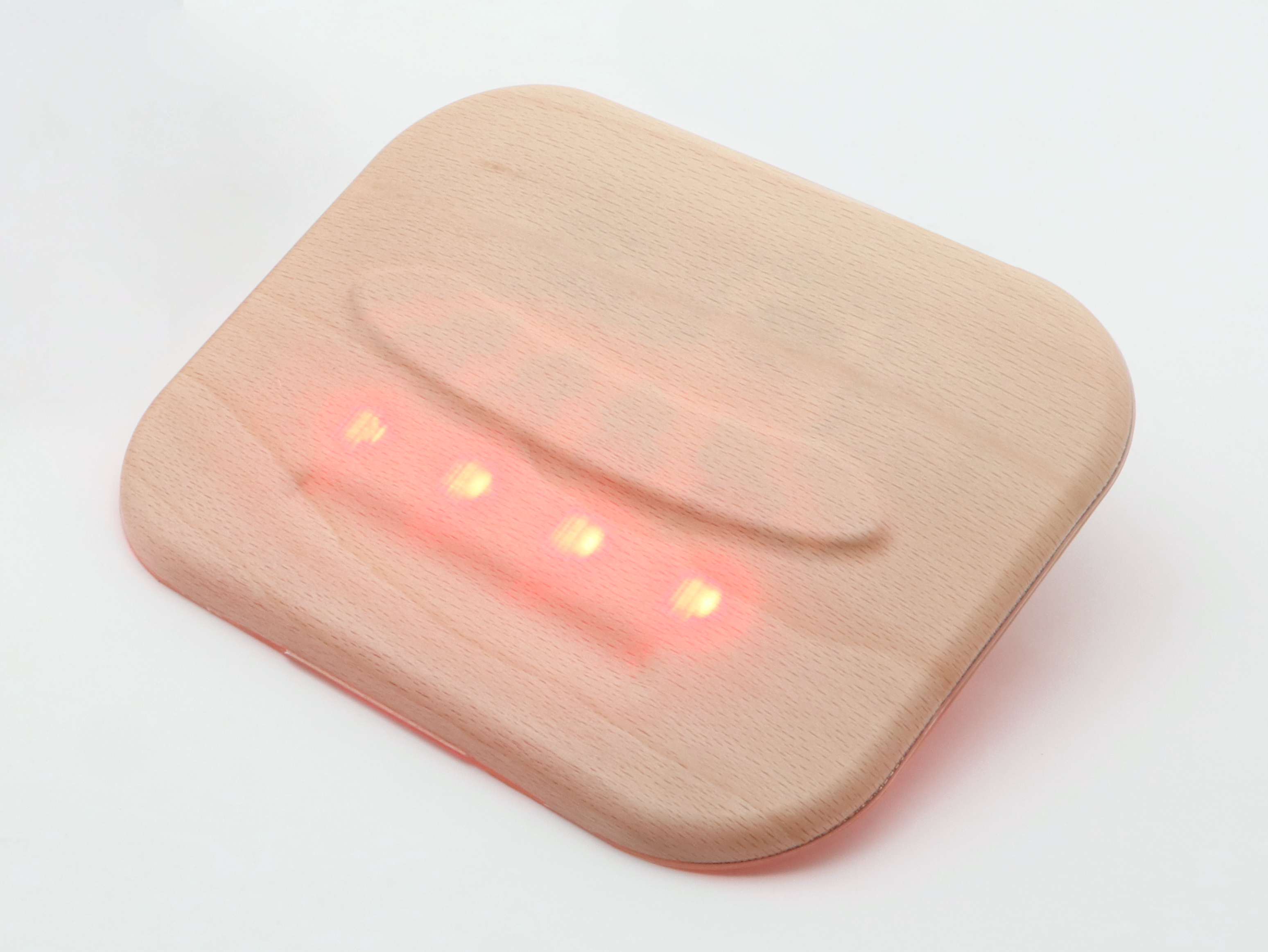

加飾一体成形
|
LED調光機能搭載
|
|
|
- 立体配線
- 加飾フィルムとフレキシブル基板のダブルインサート
- LEDインジケーター
- ヒーター回路
- 樹脂一体コネクター
- タッチスイッチ
|
- 立体配線
- カラーLED
- 樹脂一体ライトアングルコネクター
- タッチスイッチ
- タッチスライダー
|
|
|
| アプリケーションの一例 |
アプリケーションの一例 |
室内灯、ナイトライト、スマート表札、
スマート家電 |
室内灯、ナイトライト、リモコン、
スマート家電 |
| |
|

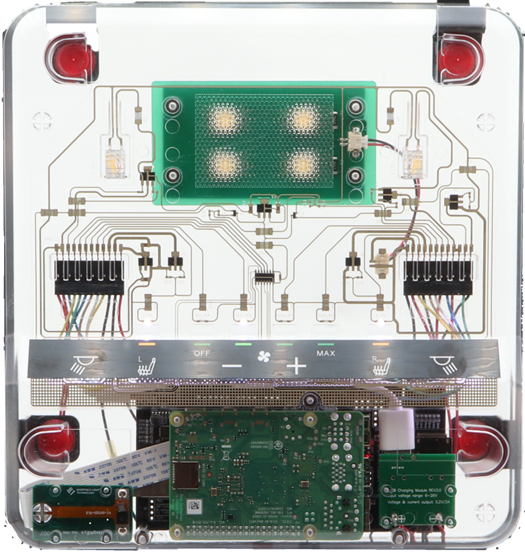

オーバーヘッドコンソール
|

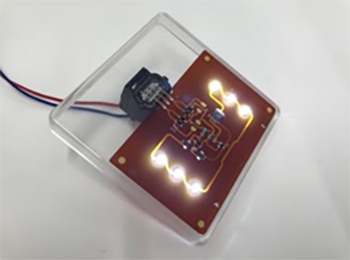

【開発中】電子部品樹脂埋込み一体成形
|
 |
 |
- 立体配線
- 光学設計との組合せによる導光体
- 樹脂一体ライトアングルコネクター
- 透明タッチセンサー電極
|
＜ デモ品使用電子部品 ＞
LED,抵抗器,コンデンサー
ヒューズ,トランジスタ,ダイオード
|
|
|
アプリケーションの一例
センターコンソール、アームレストスイッチ |
アプリケーションの一例
電幅灯、道路鋲、防水リモコン |
詳細は技術紹介動画にてご覧下さい >
お問い合わせ
技術検討、開発、量産等の本製品のお問い合わせはこちらどうぞ
詳しくはこちら ＞
お問い合わせ ＞
Elephantech IMPC®（In-Mold Printed Circuit）Webサイト
IMPC®（In-Mold Printed Circuit）とは、エレファンテック㈱のIME技術の名称でタカハタプレシジョン㈱とエレファンテック㈱との共同開発技術です。
